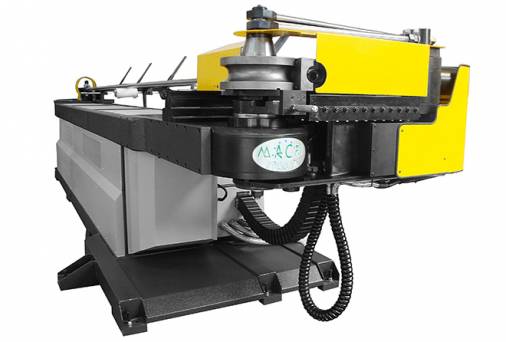

EURO 114 CN1 Macchine curvatubi EURO 114 CN1
La EURO 114 CN1 (Serie 114) è una macchina curvatubi a 1 asse (Y) per la curvatura di tubi in acciaio inox, ferro, rame, ottone o altre leghe speciali con un diametro fino a 114 mm. La EURO 114 CN1 è un modello con curvatura automatica e avanzamento e rotazione manuali.
Sono montati di serie:
- scambiatore di calore;
- estrazione anticipata del mandrino;
- lubrificazione automatica del mandrino.
Sono montati di serie:
- scambiatore di calore;
- estrazione anticipata del mandrino;
- lubrificazione automatica del mandrino.
| Nome modello | EURO 114 CN1 |
| Numero assi | 1 asse (Y) |
| Movimento tubo | Curvatura |
| Diametro tubo da curvare | Fino a 114 mm |
Scheda tecnica
| CARATTERISTICHE | U.M. | EURO |
| Y Max. Velocità curvatura | °/1" | 25 |
| Y Tolleranza | +/- ° | 0.1 |
| Peso | +/- Kg | 5000 |
| CAPACITÀ | U.M. | EURO |
| Tubo tondo R=42 kg/mm2 | mm | 114x3 |
| Tubo tondo in acciaio inox | mm | 114x2 |
| Tubo tondo leghe Al.Ot.Cu | mm | 114x4 |
| Tubo quadro R=42 kg/mm2 | mm | 80x80x4 |
| Tubo rett. piegato piatto | mm | 50x80x3 |
| Tubo rett. piegato di costa | mm | 100x50x3 |
| Tondo pieno R=42 kg/mm2 | mm | 55 |
| Quadro pieno R=42 kg/mm2 | mm | 45x45 |
| Corsa estrazione mandrino | mm | 140 |
| Angolo max. di curvatura | ° | 195 |
| Lunghezza utile | mm | 3600 |
| Prolunghe macchine | mm | 1560 |

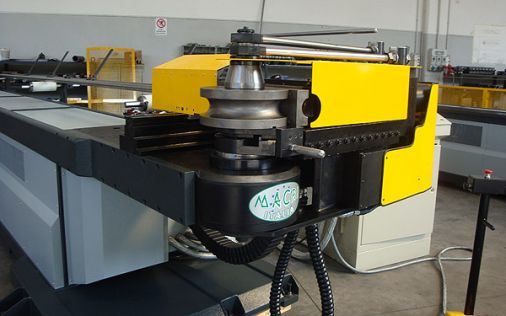

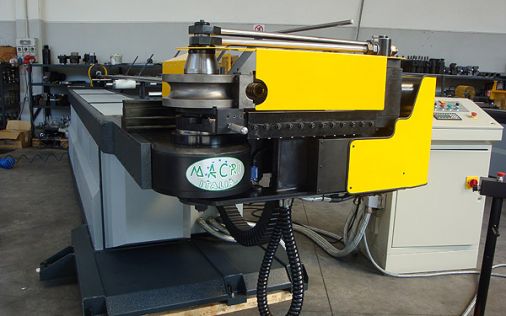

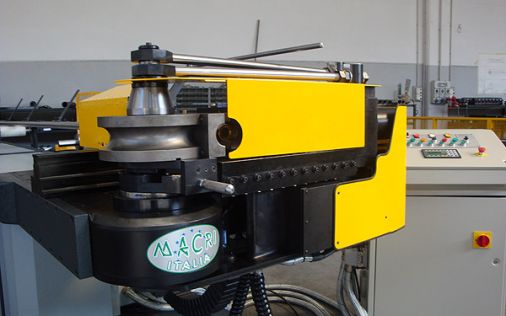

Foto
