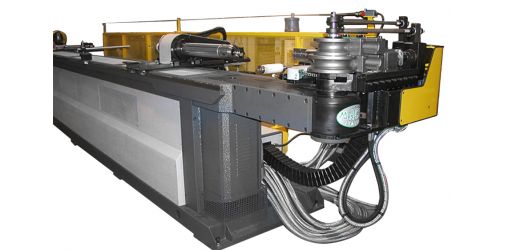

PROVAR 6-45 U-D Macchine curvatubi PROVAR 6-45 U-D

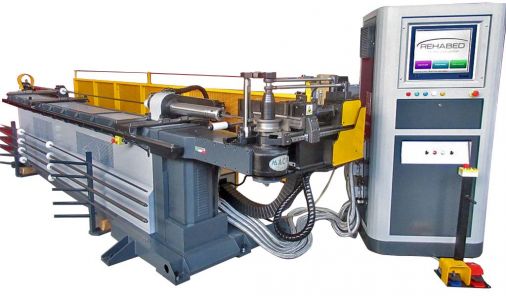

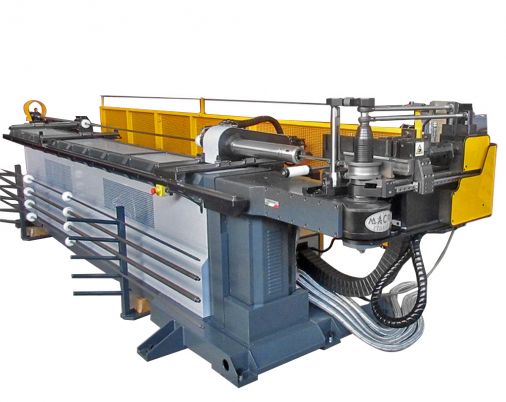

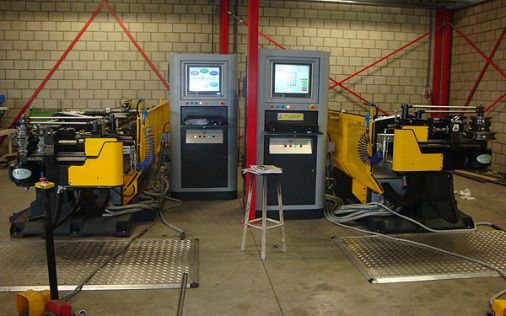

La PROVAR 6-45 U-D (Serie 45) è una macchina curvatubi completamente automatica a 6 assi: curvatura (asse Y), avanzamento (asse X), rotazione (asse Z), spostamento laterale del posizionatore e del mandrino (assi B1 e B2) e spostamento up-down della testa (asse A).

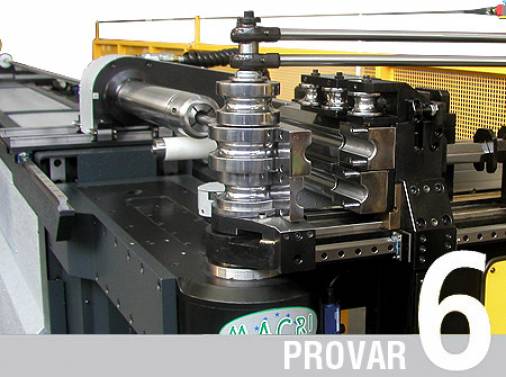

La PROVAR 6-45 U-D Serie 45 può curvare tubi di diametro fino a 45 mm e ha due livelli di attrezzatura per raggio fisso e raggio variabile oppure tre raggi fissi diversi.
Sono montati di serie:
- scambiatore di calore;
- estrazione anticipata del mandrino;
- lubrificazione automatica del mandrino.
La PROVAR 6-45 U-D Serie 45 può curvare tubi di diametro fino a 45 mm e ha due livelli di attrezzatura per raggio fisso e raggio variabile oppure tre raggi fissi diversi.
Sono montati di serie:
- scambiatore di calore;
- estrazione anticipata del mandrino;
- lubrificazione automatica del mandrino.
| Nome modello | PROVAR 6-45 U-D |
| Numero assi | 6 assi (Y, X, Z, B1, B2 e A) |
| Movimento tubo | - Curvatura (asse Y) - Avanzamento (asse X) - Rotazione (asse Z) - Spostamento laterale del posizionatore (asse B1) - Spostamento laterale del mandrino (asse B2) - Spostamento up-down della testa (asse A) |
| Diametro tubo da curvare | Fino a 45 mm |
Scheda tecnica
| CARATTERISTICHE | U.M. | PROVAR 6 |
| Y Max. Velocità curvatura | °/1" | 150 |
| Y Tolleranza | +/- ° | 0.1 |
| X Max. velocità | mm 1" | 1000 |
| X Tolleranza | +/- mm | 0.1 |
| Z Max. Velocità | °/1" | 450 |
| Z Tolleranza | +/- ° | 0.1 |
| B1 Max Velocità | mt/1' | 24 |
| B1 Tolleranza | +/- mm | 0.1 |
| B2 Max Velocità | mt/1' | 24 |
| B2 Tolleranza | +/- mm | 0.1 |
| A Max. Velocità | mt/1' | 6 |
| A Tolleranza | +/- mm | 0.1 |
| Peso | +/- Kg | 4500 |
| CAPACITÀ | U.M. | PROVAR 6 |
| Tubo tondo R=42 kg/mm2 | mm | 45x4 |
| Curva variabile R=42 kg/mm2 RM min 10 D | mm | 35x2 |
| Tubo tondo in acciaio inox | mm | 40x3 |
| Tubo tondo leghe Al.Ot.Cu | mm | 45x5 |
| Tubo quadro R=42 kg/mm2 | mm | 40x40x2 |
| Tubo rett. piegato piatto | mm | 30x45x2 |
| Tubo rett. piegato di costa | mm | 40x35x2 |
| Tondo pieno R=42 kg/mm2 | mm | 30 |
| Quadro pieno R=42 kg/mm2 | mm | 25x25 |
| Corsa estrazione mandrino | mm | 60 |
| Angolo max. di curvatura | ° | 195 |
| Lunghezza utile | mm | 3450 |
| Prolunghe macchine | mm | 1540 |
