EURO 65 CN1 Macchine curvatubi EURO 65 CN1
La EURO 65 CN1 (Serie 65) è una macchina curvatubi a 1 asse (Y) per la curvatura di tubi in acciaio inox, ferro, rame, ottone o altre leghe speciali con un diametro fino a 65 mm. La EURO 65 CN1 è un modello con curvatura automatica e avanzamento e rotazione manuali.
Sono montati di serie:
- scambiatore di calore;
- estrazione anticipata del mandrino;
- lubrificazione automatica del mandrino.
Sono montati di serie:
- scambiatore di calore;
- estrazione anticipata del mandrino;
- lubrificazione automatica del mandrino.
| Nome modello | EURO 65 CN1 |
| Numero assi | 1 asse (Y) |
| Movimento tubo | Curvatura |
| Diametro tubo da curvare | Fino a 65 mm |
Scheda tecnica
| CARATTERISTICHE | U.M. | EURO |
| Y Max. Velocità curvatura | °/1" | 80 |
| Y Tolleranza | +/- ° | 0.1 |
| Peso | +/- Kg | 4200 |
| CAPACITÀ | U.M. | EURO |
| Tubo tondo R=42 kg/mm2 | mm | 65x4 |
| Tubo tondo in acciaio inox | mm | 60x3 |
| Tubo tondo leghe Al.Ot.Cu | mm | 65x5 |
| Tubo quadro R=42 kg/mm2 | mm | 50x50x2 |
| Tubo rett. piegato piatto | mm | 30x60x2 |
| Tubo rett. piegato di costa | mm | 40x55x2 |
| Tondo pieno R=42 kg/mm2 | mm | 35 |
| Quadro pieno R=42 kg/mm2 | mm | 30x30 |
| Corsa estrazione mandrino | mm | 80 |
| Angolo max. di curvatura | ° | 195 |
| Lunghezza utile | mm | 3600 |
| Prolunghe macchine | mm | 1560 |

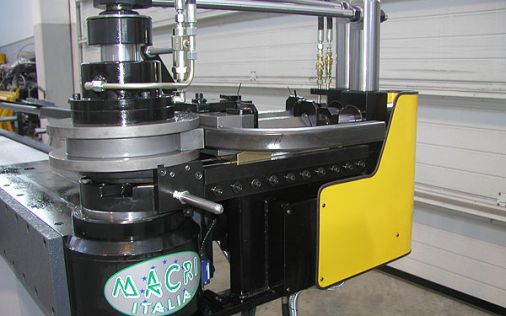

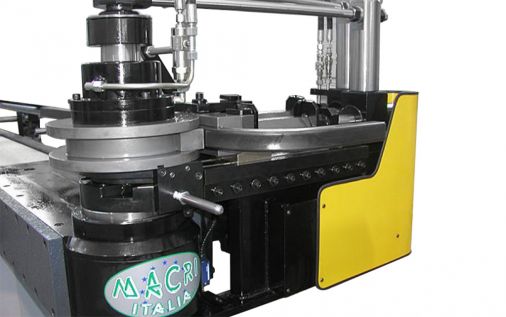

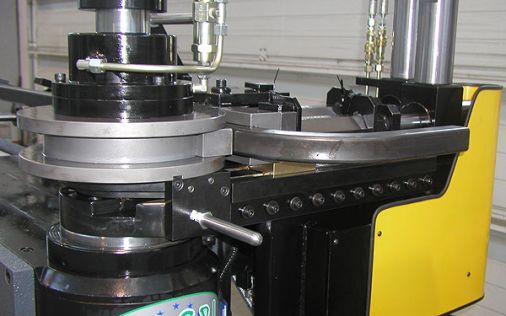

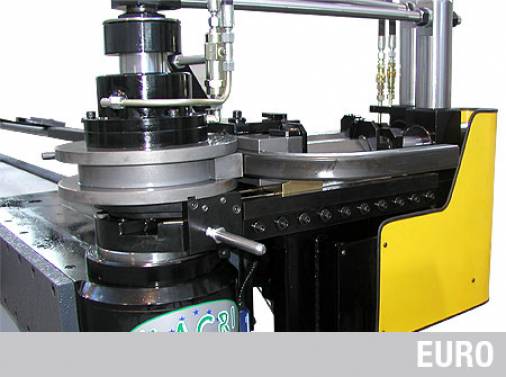

Foto
