PROFAST 90 CN3 Macchine curvatubi PROFAST 90 CN3

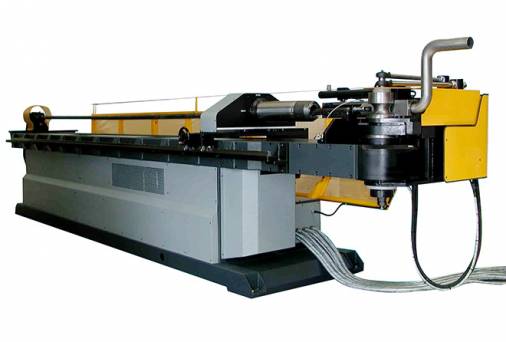

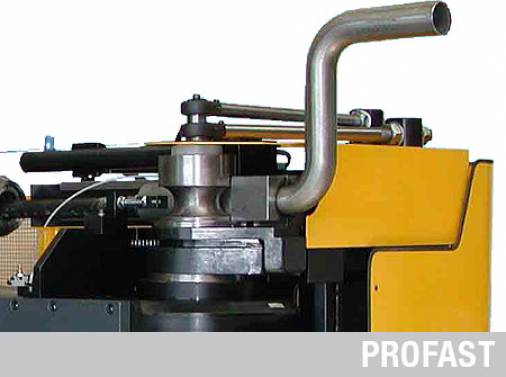

La PROFAST 90 CN3 (Serie 90) è una macchina curvatubi completamente automatica a 3 assi: curvatura (asse Y), avanzamento (asse X) e rotazione (asse Z). La PROFAST 90 CN3 può curvare tubi di diametro fino a 90 mm.
Sono montati di serie:
- scambiatore di calore;
- estrazione anticipata del mandrino;
- lubrificazione automatica del mandrino.
Sono montati di serie:
- scambiatore di calore;
- estrazione anticipata del mandrino;
- lubrificazione automatica del mandrino.
| Nome modello | PROFAST 90 CN3 |
| Numero assi | 3 assi (Y, X e Z) |
| Movimento tubo | - Curvatura (asse Y) - Avanzamento (asse X) - Rotazione (asse Z) |
| Diametro tubo da curvare | Fino a 90 mm |
Scheda tecnica
| CARATTERISTICHE | U.M. | PROFAST |
| Y Max. Velocità curvatura | °/1" | 45 |
| Y Tolleranza | +/- ° | 0.1 |
| X Max. Velocità | mm 1" | 650 |
| X Tolleranza | +/- mm | 0.1 |
| Z Max. Velocità | °/1" | 180 |
| Z Tolleranza | +/- ° | 0.1 |
| Peso | +/- Kg | 5500 |
| CAPACITÀ | U.M. | PROFAST |
| Tubo tondo R=42 kg/mm2 | mm | 90x7 |
| Tubo tondo in acciaio inox | mm | 90x4 |
| Tubo tondo leghe Al.Ot.Cu | mm | 90x10 |
| Tubo quadro R=42 kg/mm2 | mm | 60x60x3 |
| Tubo rett. piegato piatto | mm | 40x80x2 |
| Tubo rett. piegato di costa | mm | 80x50x2 |
| Tondo pieno R=42 kg/mm2 | mm | 50 |
| Quadro pieno R=42 kg/mm2 | mm | 40x40 |
| Corsa estrazione mandrino | mm | 100 |
| Angolo max. di curvatura | ° | 195 |
| Lunghezza utile | mm | 3600 |
| Prolunghe macchine | mm | 1560 |
